Навіщо на гільзах патронів штампували виїмки та канавки

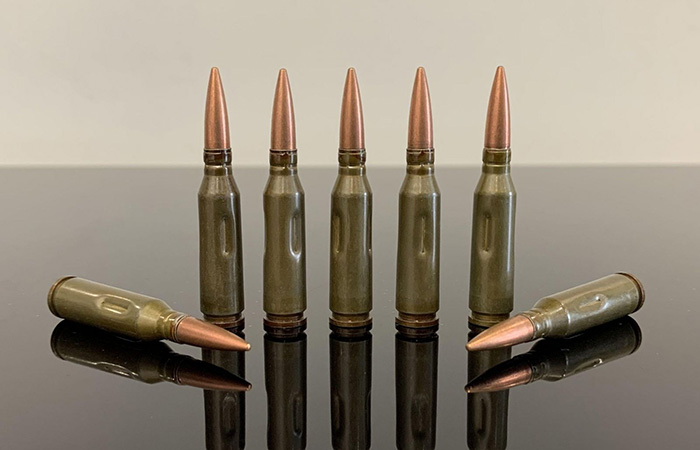

Набої з виштамповками
Переважна більшість набоїв однотипні й нічим особливим не вирізняються, якщо не рахувати розміру. На їхньому тлі деякі боєприпаси, якщо придивитися уважніше, здаються вкрай незвичайними через одну особливість. На їхніх гільзах проштамповані дивні борозни та заглиблення, причому це не помилка і не заводський брак. Ці дрібні й на перший погляд несуттєві деталі мають величезне значення.
Штампування як захід безпеки
Більшість патронів схожі один на одного, а найнадійніший спосіб їх відрізнити — це маркування на донці біля капсуля. Щоправда, далеко не завжди є можливість на нього дивитися: заважають дощ, відсутність світла або ж елементарний поспіх, а тому стрілець легко може схопити не той боєприпас.

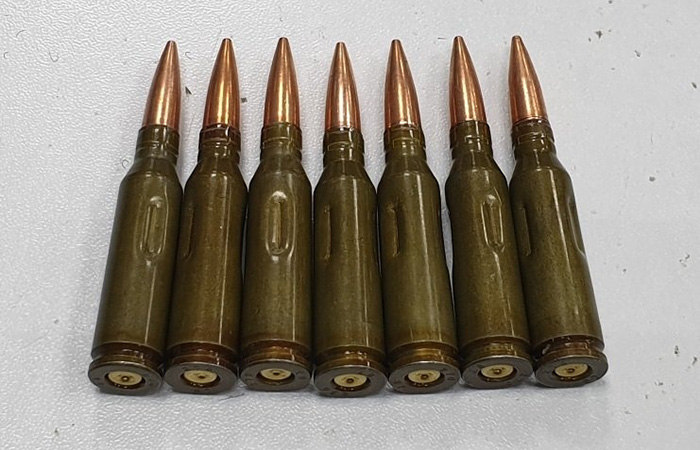

Навчальні патрони
Зазвичай це не завдає особливої шкоди, але тільки якщо йдеться не про полігон або стрільбище. Тут бойовий патрон, заряджений замість навчального, може завдати величезної шкоди, спричинити серйозну травму або покалічити.
І тут не обійтися без чогось більш наочного, наприклад, тактильного маркування. Його наносять безпосередньо на гільзу за допомогою штампування в той момент, коли патрон уже повністю готовий. Подібне штампування важко не помітити або не відчути під пальцями, а тому ризик пострілу бойовим патроном зводиться практично до нуля, навіть якщо споряджати магазин у сутінках або навіть навпомацки.
Яскравий тому приклад — радянський патрон 5,45×39 з індексом УЧ, на гільзі якого нанесені поздовжні виштамповки. Цей спосіб маркування був настільки простим, наочним і очевидним, що його стали використовувати для всіх безпечних боєприпасів. Наприклад, навчальні та холості патрони калібру 7,62×39 мм, такі як ХП або УП, часто маркувалися кільцевим штампуванням або глибокими поперечними канавками на гільзі.
В інших країнах аналогічно чинять із так званими dummy-патронами калібру 5,56×45 мм NATO. На їхні гільзи наносять рифлення або точкове кернення, завдяки чому їх можна легко визначити навіть у повній темряві. Такий патрон можна було безпомилково розпізнати навіть у повній темряві.

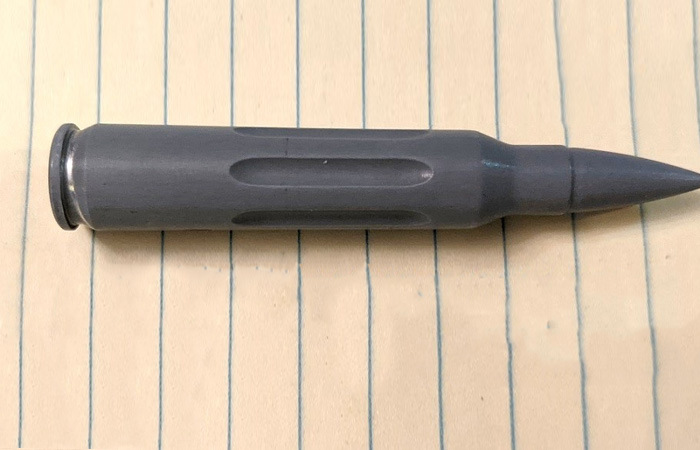

Dummy-патрон 5,56×45 мм NATO
Конструктивні особливості
Стандартна функція кернення або виштамповок — позначити боєприпас як навчальний, але додатковий рельєф має й інші функції. У деяких випадках він є частиною конструкції й виконує важливу роль, наприклад, додатково фіксує кулю.

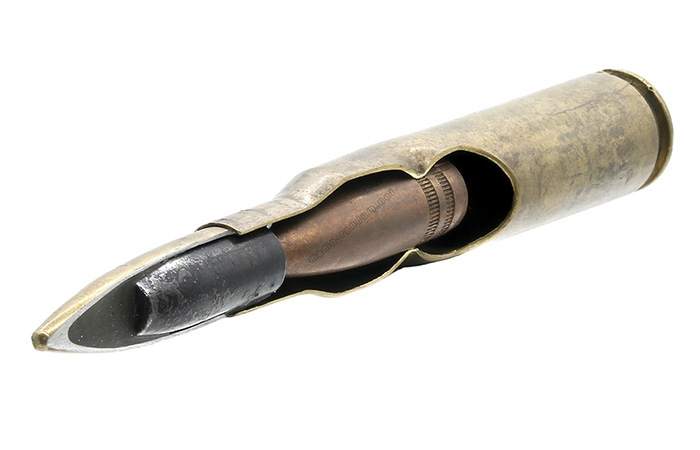

12,7×108 мм 1СЛТ
Зазвичай її утримують щільна посадка та обтиск, але іноді цього недостатньо. Це особливо актуально для спеціальних боєприпасів, таких як радянські двоімпульсні авіаційні патрони 12,7×108 мм 1СЛ і 1СЛТ, розроблені для збільшення щільності вогню. Опресування надійно фіксує лише головну кулю, а для другої необхідний додатковий механічний упор, який створюється за допомогою кернення. Тобто гільзу точково продавлюють.

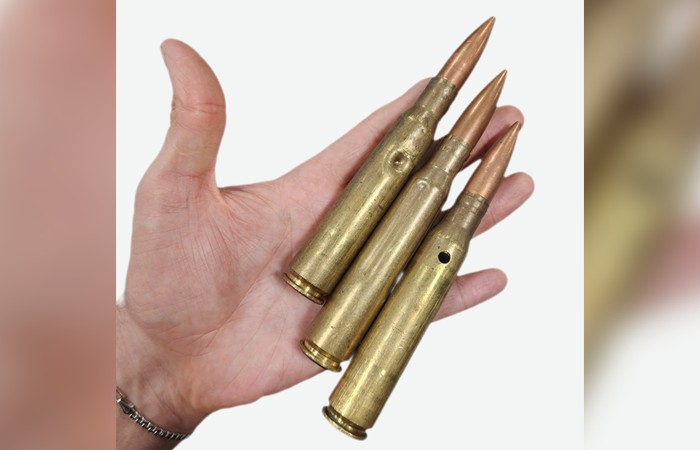

Кернення на гільзі
Схожий принцип використовувався у великокаліберних патронах 14,5×114 мм для протитанкових рушниць і зенітних установок. Цікаво, що в звичайній стрілецькій зброї такі методи фіксації не застосовуються — тут у пріоритеті надійна подача й передбачувана балістика.
Авіація та великі калібри
Інша справа — авіаційні та великокаліберні боєприпаси, яким доводиться працювати в дуже жорстких умовах — за великих навантажень й вібрації. У деяких випадках кулю спеціально фіксують за допомогою додаткового обтиску або кернення, щоб вона не провалилася всередину і не змістилася назовні. Наприклад, куля в радянському боєприпасі 12,7×108 мм МДЗ жорстко перебуває на своєму місці й гарантовано зафіксована навіть під час найжорсткіших маневрів.

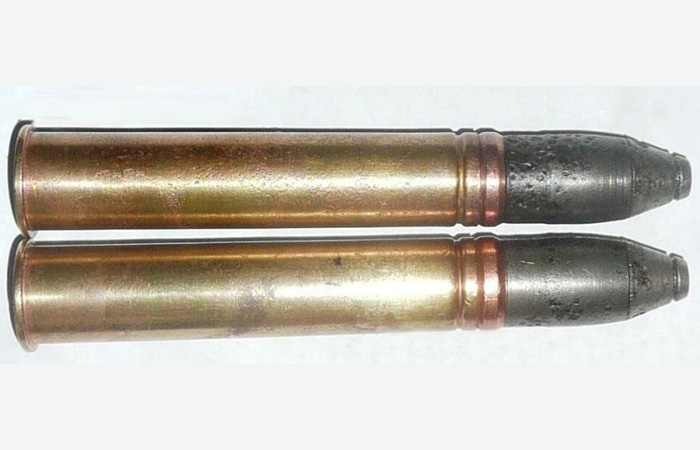

Патрони для ШВАК
Як зникли виштамповки
На сьогодні будь-яка необхідність у рельєфному маркуванні та додатковій фіксації кулі повністю зникла. Використання нових матеріалів, більш досконалих сплавів і додаткових елементів у конструкції патронів дозволило надійно фіксувати кулю в будь-яких умовах.

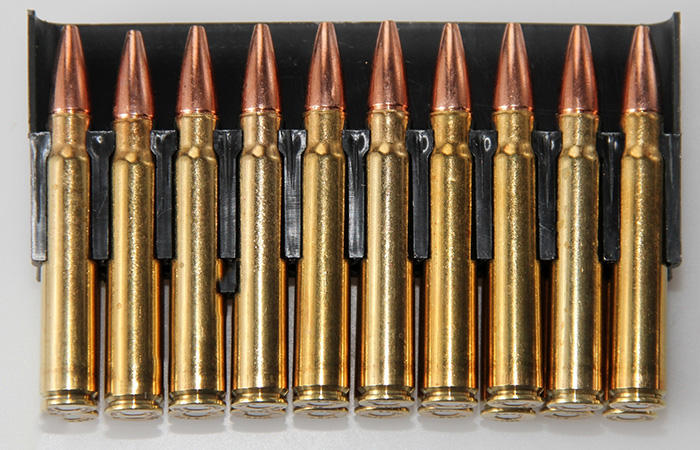

Сучасне пакування
Додатково виробники запровадили нові системи маркування, і тепер набої різних типів рясніють усіма кольорами веселки — їх неможливо переплутати за всього бажання. До того ж зручні коробки, пачки та цинки з боєприпасами зводять до мінімуму ймовірність змішування різних видів патронів. При цьому не має значення, що це за патрони: чи то для малокаліберної гвинтівки, чи то для антиматеріальної.

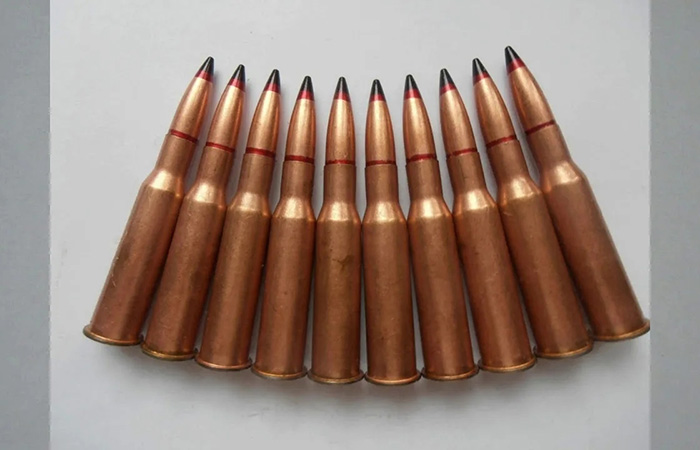

Маркування набоїв
* * *
